একটি আরএফ কোএক্সিয়াল অ্যাডাপ্টারের কাজ কী?

রেডিও ফ্রিকোয়েন্সি (আরএফ) সিস্টেমে, সিগন্যাল ট্রান্সমিশনের স্থায়িত্ব এবং ধারাবাহিকতা অত্যন্ত গুরুত্বপূর্ণ। যোগাযোগের সরঞ্জাম, পরীক্ষার যন্ত্র, ওয়্যারলেস ট্রান্সমিশন সিস্টেম, বা ল্যাবরেটরি আরএফ পরিমাপ প্ল্যাটফর্ম যাই হোক না কেন, সবই বিভিন্ন সমাক্ষ সংযোগকারীর উপর নির্ভর করে। যাইহোক, ব্যবহারিক প্রকৌশলে, বিভিন্ন ডিভাইস প্রায়ই বিভিন্ন ধরনের ইন্টারফেস ব্যবহার করে, একটি মূল উপাদানের প্রয়োজন হয় যা সংযোগ করতে পারে, রূপান্তর করতে পারে এবং সংকেতের গুণমান বজায় রাখতে পারে- আরএফ কোক্সিয়াল অ্যাডাপ্টার . সুতরাং, একটি আরএফ কোএক্সিয়াল অ্যাডাপ্টারের কাজটি ঠিক কী? এটি একটি আরএফ সিস্টেমে কী ভূমিকা পালন করে?

1. একটি মৌলিক কাজ আরএফ কোক্সিয়াল অ্যাডাপ্টার

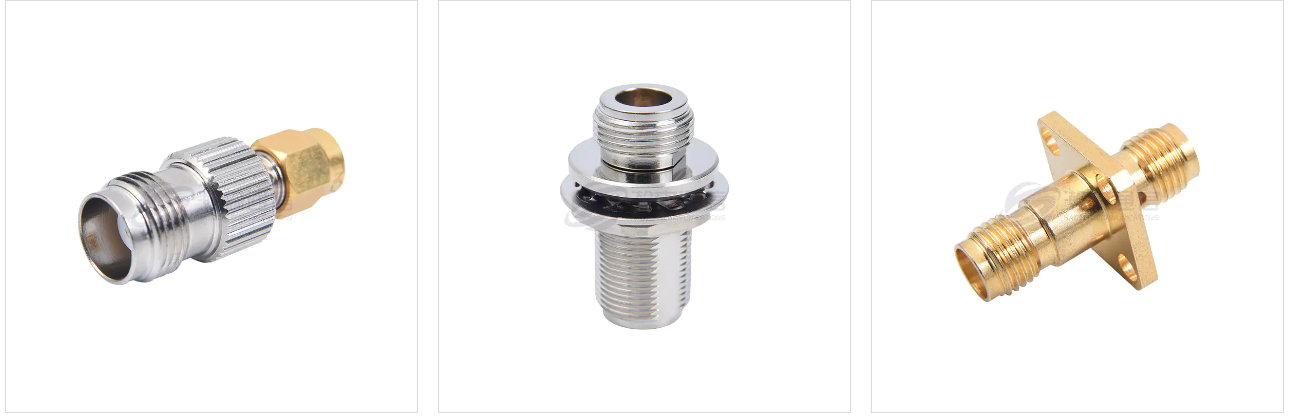

একটি আরএফ কোঅক্সিয়াল অ্যাডাপ্টারের প্রাথমিক কাজ হল নির্ভরযোগ্য রূপান্তর এবং বিভিন্ন ধরণের আরএফ সংযোগকারীর মধ্যে সংযোগ সক্ষম করা। উদাহরণস্বরূপ, কিছু যন্ত্র এন-টাইপ ইন্টারফেস ব্যবহার করে, যখন ডিভাইসটি এসএমএ ইন্টারফেস ব্যবহার করে; এই ধরনের ক্ষেত্রে, নিরবচ্ছিন্ন আন্তঃসংযোগের জন্য একটি N-to-SMA RF অ্যাডাপ্টারের প্রয়োজন হয়।

সাধারণ সংযোগ পদ্ধতি অন্তর্ভুক্ত:
বিভিন্ন ধরনের ইন্টারফেসের মধ্যে অভিযোজন: যেমন SMA-N, BNC-TNC, SMA-UHF ইত্যাদি।
বিভিন্ন ধরণের ইন্টারফেসের মধ্যে অভিযোজন: যেমন SMA মহিলা থেকে SMA মহিলা, SMA পুরুষ থেকে SMA পুরুষ ইত্যাদি।
নির্ভুলতা এবং স্ট্যান্ডার্ড ইন্টারফেসের মধ্যে সংযোগ: উচ্চ-ফ্রিকোয়েন্সি পরিমাপের প্রয়োজনীয়তা পূরণ করা।

এই নমনীয়তা সিস্টেমের সামঞ্জস্যকে উল্লেখযোগ্যভাবে উন্নত করে, সমগ্র তারের বা পোর্টগুলি প্রতিস্থাপন করার প্রয়োজনীয়তা দূর করে, যার ফলে খরচ কমায় এবং দক্ষতা বৃদ্ধি পায়।

2. স্থিতিশীল আরএফ সিগন্যাল ট্রান্সমিশন নিশ্চিত করা
অনেক লোক ভুলভাবে বিশ্বাস করে যে একটি অ্যাডাপ্টার নিছক একটি "শারীরিক সংযোগকারী" কিন্তু বাস্তবে, এর বৈদ্যুতিক বৈশিষ্ট্যগুলি সিস্টেমের সংকেত মানের উপর উল্লেখযোগ্য প্রভাব ফেলে। উচ্চ-মানের আরএফ অ্যাডাপ্টারগুলি করতে পারে:

(1) সামঞ্জস্যপূর্ণ চরিত্রগত প্রতিবন্ধকতা বজায় রাখুন
বেশিরভাগ আরএফ সিস্টেম 50-ওহম বৈশিষ্ট্যযুক্ত প্রতিবন্ধকতা ব্যবহার করে। যদি অ্যাডাপ্টারের প্রতিবন্ধকতা অমিল হয়, তাহলে এটি প্রতিফলন বৃদ্ধি করবে এবং একটি উচ্চতর VSWR হবে, এইভাবে সংকেত অখণ্ডতাকে প্রভাবিত করবে।

(2) সন্নিবেশ ক্ষতি হ্রাস
উচ্চ-মানের অ্যাডাপ্টারগুলিতে সাধারণত অত্যন্ত কম সন্নিবেশ ক্ষতি হয়, উচ্চ-ফ্রিকোয়েন্সি ট্রান্সমিশনের সময় সংকেত ক্ষয় কম করে।

(3) ওয়াইডব্যান্ড ট্রান্সমিশন ক্ষমতা বজায় রাখা
আরএফ কোঅক্সিয়াল অ্যাডাপ্টারগুলি সাধারণত ডিসি থেকে কয়েক গিগাহার্জ, দশ গিগাহার্জ, বা এমনকি উচ্চতর ফ্রিকোয়েন্সি পর্যন্ত সংকেত সমর্থন করে, যা মাইক্রোওয়েভ পরীক্ষার পরিস্থিতিতে বিশেষভাবে গুরুত্বপূর্ণ।

অতএব, একটি ভাল আরএফ অ্যাডাপ্টার শুধুমাত্র সংযোগ সম্পূর্ণ করে না বরং সঠিক এবং স্থিতিশীল সংকেত সংক্রমণ নিশ্চিত করে।

3. নমনীয়তা এবং প্রসারণযোগ্যতা বৃদ্ধি করা
আরএফ পরীক্ষার যন্ত্র, যেমন স্পেকট্রাম বিশ্লেষক, নেটওয়ার্ক বিশ্লেষক এবং পাওয়ার মিটার, বিভিন্ন ধরনের পোর্ট ব্যবহার করে। আরএফ কোএক্সিয়াল অ্যাডাপ্টার ইঞ্জিনিয়ারদের অনুমতি দেয়:
দ্রুত ইন্টারফেস রূপান্তর, প্রস্তুতি সময় হ্রাস;
প্রোব, লোড, ক্রমাঙ্কন উপাদান এবং অন্যান্য গুরুত্বপূর্ণ সরঞ্জামগুলিকে সহজে সংযুক্ত করুন;
জটিল পরীক্ষার পরিস্থিতিতে নমনীয়ভাবে সংযোগ পাথ কনফিগার করুন;
ঘন ঘন তার বা সংযোগকারী প্রতিস্থাপনের কারণে পরিধান এবং ছিঁড়ে যাওয়া এড়িয়ে চলুন।
পরীক্ষাগার পরীক্ষকদের জন্য, আরএফ অ্যাডাপ্টারগুলি প্রায় অপরিহার্য সরঞ্জাম; তাদের ছাড়া দক্ষ পরীক্ষা অসম্ভব।

4. সরঞ্জাম পরিধান হ্রাস এবং সংযোগকারী জীবনকাল রক্ষা
অনেক হাই-এন্ড টেস্ট ইন্সট্রুমেন্টে অত্যন্ত ব্যয়বহুল আরএফ পোর্ট রয়েছে এবং ঘন ঘন প্লাগিং এবং আনপ্লাগিং পরিধানের কারণ হতে পারে। আরএফ কোএক্সিয়াল অ্যাডাপ্টার ব্যবহার করা একটি "প্রতিরক্ষামূলক ইন্টারফেস" হিসাবে কাজ করে, যা ব্যয়বহুল ডিভাইস পোর্টের পরিবর্তে সস্তা অ্যাডাপ্টারের উপর মনোযোগ দেয়।

যেমন:
দীর্ঘমেয়াদী সুরক্ষার জন্য নেটওয়ার্ক বিশ্লেষকগুলিতে এসএমএ অ্যাডাপ্টার ইনস্টল করা;
ক্ষতির ঝুঁকি কমাতে উচ্চ-ফ্রিকোয়েন্সি প্রোব স্যুইচ করার সময় উচ্চ-নির্ভুল অ্যাডাপ্টার ব্যবহার করা।
এটি কেবল সরঞ্জামের আয়ুষ্কাল বাড়ায় না তবে রক্ষণাবেক্ষণের খরচও হ্রাস করে।

যদিও আপাতদৃষ্টিতে একটি ছোট সংযোগকারী, RF কোক্সিয়াল অ্যাডাপ্টার RF সিস্টেমে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি শুধুমাত্র ইন্টারফেসের সামঞ্জস্যই নিশ্চিত করে না বরং সিগন্যাল মানের গ্যারান্টি দেয়, ডিভাইস পোর্ট রক্ষা করে এবং পরীক্ষার দক্ষতা উন্নত করে, এটি বিভিন্ন RF সিস্টেমের জন্য একটি অপরিহার্য মৌলিক উপাদান করে তোলে।
