SMA সংযোগকারীগুলি ইনস্টল করার সময় সবচেয়ে সাধারণ ভুলগুলি কী কী?

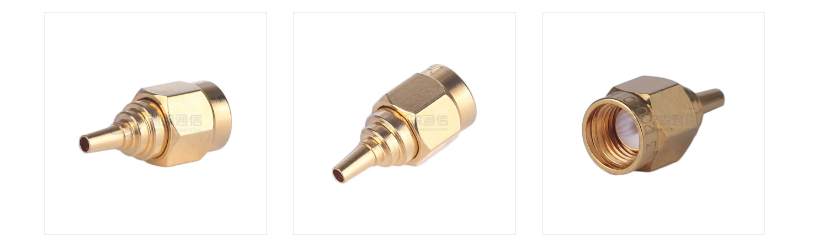

SMA সংযোগকারী RF অ্যাপ্লিকেশনগুলির মধ্যে সবচেয়ে সাধারণ এবং বহুল ব্যবহৃত সমাক্ষীয় সংযোগকারীগুলির মধ্যে একটি, যা যোগাযোগ সরঞ্জাম, মাইক্রোওয়েভ সিস্টেম, অ্যান্টেনা, পরীক্ষার যন্ত্র, জিপিএস, রাডার এবং অন্যান্য উচ্চ-ফ্রিকোয়েন্সি সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। যদিও একটি SMA সংযোগকারীর গঠন সহজ বলে মনে হয়, এমনকি ইনস্টলেশন বা সংযোগের সময় একটি ছোট ভুল সিগন্যাল ক্ষয়, VSWR বৃদ্ধি, দুর্বল যোগাযোগ এবং এমনকি সরঞ্জামের ত্রুটির কারণ হতে পারে। অতএব, SMA সংযোগকারীগুলির যথাযথ ইনস্টলেশন অত্যন্ত গুরুত্বপূর্ণ।

1. ভুল আঁটসাঁট ঘূর্ণন সঁচারক বল
SMA সংযোগকারীগুলি ইনস্টল করার সময় অনেক ব্যবহারকারী একটি সাধারণ ভুল ধারণার মধ্যে পড়েন: হয় তারা এটিকে আকস্মিকভাবে আঁটসাঁট করে, অথবা তারা "খুব আঁটসাঁট" না হওয়া পর্যন্ত পাশবিক শক্তি দিয়ে শক্ত করে। উভয় পন্থা সমস্যা সৃষ্টি করবে।

এটি যথেষ্ট শক্ত না হলে, দুর্বল যোগাযোগ এবং অস্থির সংযোগ ঘটবে, সংকেতটিকে হস্তক্ষেপের জন্য সংবেদনশীল করে তুলবে। বিশেষ করে কম্পন পরিবেশে, SMA মাথা ধীরে ধীরে আলগা হয়ে যাবে, যার ফলে প্রতিফলন বৃদ্ধি পাবে এবং এমনকি সংকেত ব্যাহত হবে। যদি এটিকে অতিরিক্ত শক্ত করা হয়, এটি অভ্যন্তরীণ মূলকে ক্ষতিগ্রস্ত করবে, থ্রেডগুলিকে বিকৃত করবে এবং অস্তরক কাঠামোর ক্ষতি করবে, যার ফলে অপরিবর্তনীয় কর্মক্ষমতা হ্রাস পাবে।

সঠিক পদ্ধতি হল একটি টর্ক রেঞ্চ ব্যবহার করে এটিকে প্রায় 0.8 N·m এর একটি স্ট্যান্ডার্ড টর্কের সাথে শক্ত করা। এটি কাঠামোগত ক্ষতি প্রতিরোধ করার সময় একটি নিরাপদ যোগাযোগ নিশ্চিত করে, এটি পেশাদার RF ইনস্টলেশনের জন্য একটি অপরিহার্য হাতিয়ার করে তোলে।

2. কেন্দ্র কন্ডাক্টরের মিসলাইনমেন্ট

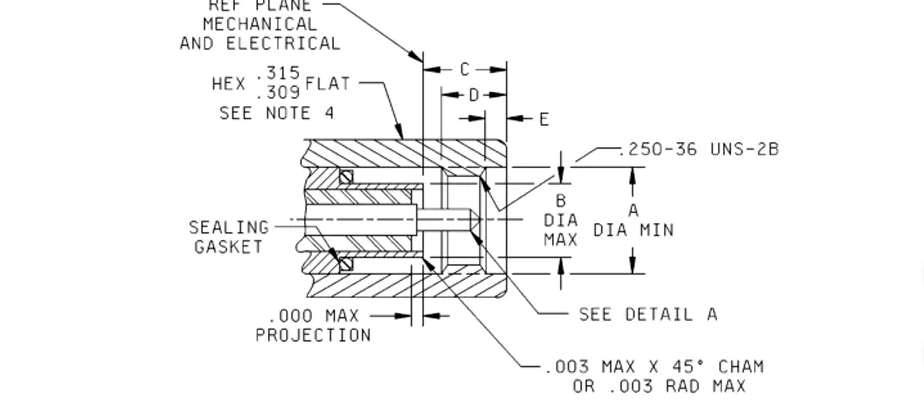

SMA সংযোগকারীগুলি হল অত্যন্ত ছোট কেন্দ্র কন্ডাক্টর (পিন বা সকেট) সহ নির্ভুল RF সংযোগকারী। মিলনের সময় মিসলাইনমেন্ট এবং জোরপূর্বক সন্নিবেশ সহজেই পিন বাঁকানো এবং সকেটের বিকৃতি ঘটাতে পারে। এই ধরনের ক্ষতি প্রায়ই অপূরণীয় এবং খালি চোখে দৃশ্যমান নাও হতে পারে, কিন্তু এটি সরাসরি এর দিকে পরিচালিত করে:
VSWR বৃদ্ধি
বর্ধিত সংকেত ক্ষতি
অস্থির যোগাযোগ
সন্নিবেশ এবং অপসারণে অসুবিধা
সংকেত জীবনকাল উল্লেখযোগ্যভাবে সংক্ষিপ্ত
বিশেষ করে পরীক্ষার সরঞ্জাম বা উচ্চ-ফ্রিকোয়েন্সি সিস্টেমে, এই ক্ষতি পুরো লিঙ্কের কর্মক্ষমতা হ্রাস করে এবং সমস্যা সমাধান করা কঠিন।

সঠিক পদ্ধতি হল কন্ডাক্টরটিকে সাবধানে সারিবদ্ধ করা, আলতো করে ঢোকান এবং তারপরে টর্ক রেঞ্চ দিয়ে সুরক্ষিত করুন। কখনও পাশবিক শক্তি ব্যবহার করবেন না।

3. হ্যান্ড-টাইনিং ইন্টারফেসে ধাতব ধ্বংসাবশেষ এবং অক্সাইড প্রবর্তন করে
অনেক প্রকৌশলী অভ্যাসগতভাবে SMA সংযোগকারীকে হাত দিয়ে শক্ত করে, বিশেষ করে ঘন ঘন পরীক্ষার সময়। এটি শুধুমাত্র অপর্যাপ্ত ঘূর্ণন সঁচারক বল তৈরি করে না বরং সহজেই ধুলো, ধাতব ধ্বংসাবশেষ এবং ত্বকের তেলের মতো দূষিত পদার্থের পরিচয় দেয়। এই ক্ষুদ্র কণাগুলি যোগাযোগের প্রতিরোধ ক্ষমতা বাড়াতে পারে এবং এমনকি সোনার প্রলেপের ক্ষতি করতে পারে, যার ফলে সংকেত ক্ষয় বৃদ্ধি পায়।

উচ্চ-ফ্রিকোয়েন্সি সংযোগকারীগুলিতে, এমনকি ক্ষুদ্রতম অমেধ্যগুলি কর্মক্ষমতা ওঠানামা করতে পারে। অতএব, এটি অপরিহার্য:
হাত দিয়ে শক্ত করবেন না (শুধুমাত্র প্রাথমিক অবস্থানের সময় হালকা আঁটুন);
ইনস্টলেশনের আগে একটি লিন্ট-মুক্ত কাপড় বা অ্যালকোহল সোয়াব দিয়ে সংযোগের পৃষ্ঠগুলি পরিষ্কার করুন;
খালি হাতে পরিবাহী পৃষ্ঠগুলি স্পর্শ করা এড়িয়ে চলুন;
ভাল পরিষ্কারের অভ্যাস উল্লেখযোগ্যভাবে সংযোগকারীর জীবনকাল প্রসারিত করতে পারে।

4. SMA পুরুষ এবং মহিলা সংযোগকারী প্রকারের মিশ্রণ
SMA সংযোগকারী ইন্টারফেসগুলি অন্যান্য RF ইন্টারফেসের সাথে খুব মিল, যেমন RP-SMA, SMB, SMC, এবং N-টাইপ। অনেক লোক চেহারার উপর ভিত্তি করে বিচার করে, যার ফলে বেমানান ইন্টারফেসের জোরপূর্বক সংযোগ ঘটে, যা হতে পারে:
ক্ষতিগ্রস্ত থ্রেড
ভাঙা কেন্দ্র পিন
বিকৃত ভিতরের গর্ত
সম্পূর্ণ কর্মক্ষমতা ব্যর্থতা

SMA এবং RP-SMA (বিপরীত পোলারিটি SMA) বিশেষ করে সহজেই বিভ্রান্ত হয়। এগুলি দেখতে একই রকম তবে আলাদা অভ্যন্তরীণ কাঠামো রয়েছে। একটি সংযোগ জোরপূর্বক শুধুমাত্র সংকেত সংক্রমণ প্রতিরোধ করে না কিন্তু ডিভাইস ইন্টারফেস ক্ষতি হতে পারে.

সংযোগ করার আগে, সর্বদা নিশ্চিত করুন:
এটি একটি আদর্শ SMA সংযোগকারী?
সংযোগকারী টাইপ কি সঠিক?
এটা কি ডিভাইস পোর্টের সাথে সামঞ্জস্যপূর্ণ?
এটি কি ফ্রিকোয়েন্সি প্রয়োজনীয়তা পূরণ করে (স্ট্যান্ডার্ড এবং নির্ভুল SMA সংযোগকারীর মধ্যে একটি পার্থক্য আছে)?

অনুপযুক্ত অপারেশনের কারণে ব্যয়বহুল সরঞ্জামের ক্ষতি এড়িয়ে চলুন।

5. সংযোগকারী তারের অত্যধিক বাঁক প্রতিবন্ধকতা বন্ধ করে দেয়
SMA সংযোগকারীগুলি ইনস্টল করার সময় অনেক সমস্যাগুলি আসলে সংযোগকারীতে নয়, বরং ইনস্টলেশনের সময় অনুপযুক্ত তারের নমনের কারণে। কোঅক্সিয়াল তারগুলি নমন ব্যাসার্ধের জন্য খুব সংবেদনশীল। যদি খুব তীক্ষ্ণভাবে বাঁকানো হয় তবে এটির দিকে পরিচালিত করবে:
প্রতিবন্ধকতা discontinuities
বর্ধিত সংকেত প্রতিফলন
তারের ক্ষতি বেড়েছে
তাত্ক্ষণিক পরীক্ষার ফলাফল।

এই সমস্যাগুলি বিশেষ করে উচ্চ-ফ্রিকোয়েন্সি (6GHz-এর উপরে) অ্যাপ্লিকেশনগুলিতে লক্ষণীয়।

প্রস্তাবিত নির্দেশিকা:
নমন ব্যাসার্ধ ≥ তারের ব্যাসের 5 গুণ
সংযোগ বিন্দুর কাছাকাছি নমন এড়িয়ে চলুন
তারে টান বা টর্শন প্রয়োগ করা এড়িয়ে চলুন।
এটি স্থিতিশীল ট্রান্সমিশন কর্মক্ষমতা বজায় রাখবে।

6. ঘন ঘন সঙ্গম এবং মিলন না হওয়া পরিধানের কারণ
একটি SMA সংযোগকারীর তাত্ত্বিক আয়ুষ্কাল সাধারণত প্রায় 500 সঙ্গম এবং মিলনবিহীন চক্র, তবে অনেক পরীক্ষার পরিবেশে প্রতিদিন কয়েক ডজন সঙ্গম এবং মিলনহীন চক্র জড়িত থাকতে পারে। দীর্ঘায়িত বারবার ব্যবহার হতে পারে: সোনার প্রলেপ পরিধান; বর্ধিত যোগাযোগ প্রতিবন্ধকতা; ফলক বিকৃতি; এবং কেন্দ্র কন্ডাকটর শিথিল করা, সিগন্যালের স্থায়িত্বকে প্রভাবিত করে এবং এমনকি ত্রুটিও বৃদ্ধি করে।

সমাধানগুলির মধ্যে রয়েছে: উচ্চ-ফ্রিকোয়েন্সি পরীক্ষার পরিবেশে একটি প্রতিরক্ষামূলক অ্যাডাপ্টার (এসএমএ সেভার) ব্যবহার করা; নিয়মিত পরীক্ষা তারগুলি প্রতিস্থাপন; এবং সংযোগকারী যোগাযোগ প্রতিবন্ধকতা পরিবর্তন পর্যবেক্ষণ. এটি মূল্যবান যন্ত্রগুলিতে ইন্টারফেসের জীবনকাল উল্লেখযোগ্যভাবে প্রসারিত করতে পারে।

যদিও SMA সংযোগকারীগুলি ইনস্টল করা সহজ, প্রতিটি বিবরণ সরাসরি সিগন্যালের গুণমানকে প্রভাবিত করে৷ স্ট্যান্ডার্ড পদ্ধতি অনুসরণ করা এবং সঠিক টুল ব্যবহার করা স্থিতিশীল সংযোগ, নির্ভরযোগ্য কর্মক্ষমতা, এবং একটি দীর্ঘ সরঞ্জাম জীবনকাল নিশ্চিত করে।
