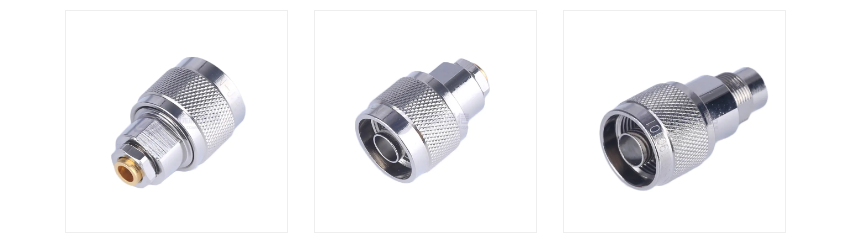

একটি এন-টাইপ আরএফ কোক্সিয়াল সংযোগকারী কী?

দ এন-টাইপ আরএফ সমাক্ষ সংযোগকারী 1940-এর দশকে বেল ল্যাবসের পল নিল দ্বারা ডিজাইন করা একটি সার্বজনীন থ্রেডেড আরএফ কোএক্সিয়াল সংযোগকারী ("N" তার উপাধির প্রথম অক্ষর থেকে নেওয়া হয়েছে)। এটিতে উচ্চ শক্তি, কম ক্ষতি এবং উচ্চ ফ্রিকোয়েন্সির বৈশিষ্ট্য রয়েছে এবং এটি যোগাযোগ, রাডার, পরীক্ষার যন্ত্র এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

1. N-টাইপ সংযোগকারীর মূল বৈশিষ্ট্য
(1) ফ্রিকোয়েন্সি পরিসীমা
স্ট্যান্ডার্ড প্রকার: 0~11 GHz (কিছু নির্ভুল মডেল 18 GHz এ পৌঁছাতে পারে)।
উচ্চ কর্মক্ষমতা টাইপ (যেমন নির্ভুলতা N প্রকার): 18 GHz পর্যন্ত সমর্থন করে, বা এমনকি উচ্চতর (যেমন 40 GHz)।

(2) প্রতিবন্ধকতা ম্যাচিং
50Ω (মূলধারা, যোগাযোগ এবং পরীক্ষার সরঞ্জামের জন্য ব্যবহৃত)।
75Ω (কম সাধারণ, ভিডিও ট্রান্সমিশনের মতো নির্দিষ্ট পরিস্থিতিতে ব্যবহৃত)।

(3) উচ্চ শক্তি বহন
গড় শক্তি: শত শত ওয়াট থেকে কিলোওয়াট (ফ্রিকোয়েন্সি এবং ডিজাইনের উপর নির্ভর করে)।
সর্বোচ্চ শক্তি: দশ কিলোওয়াট পর্যন্ত (সংক্ষিপ্ত পালস অ্যাপ্লিকেশন)।

(4) স্থায়িত্ব
থ্রেডেড কাপলিং স্ট্রাকচার (BNC এর চেয়ে বেশি স্থিতিশীল) এবং শক্তিশালী কম্পন প্রতিরোধের।
ধাতব শেল (পিতল/স্টেইনলেস স্টীল) ভাল ইলেক্ট্রোম্যাগনেটিক শিল্ডিং প্রদান করে।

(5) কম ক্ষতি
সন্নিবেশ ক্ষতি: <0.1 dB@3 GHz (উচ্চ মানের মডেল)।
ভোল্টেজ স্থায়ী তরঙ্গ অনুপাত (VSWR): <1.3:1 (নির্ভুলতা প্রকার 1.1:1 পৌঁছতে পারে)।

2. এন-টাইপ সংযোগকারীর গঠন
(1) বাইরের পরিবাহী (শেল)
ধাতব উপাদান (সোনার প্রলেপ/সিলভার প্লেটিং/নিকেল প্রলেপ), থ্রেডেড ডিজাইন টাইট সংযোগ নিশ্চিত করে।
(2) অভ্যন্তরীণ পরিবাহী (সেন্টার পিন)
স্বর্ণ বা রূপালী প্রলেপ, কম প্রতিরোধের যোগাযোগ প্রদান.
(3) নিরোধক মাধ্যম
সাধারণত PTFE (polytetrafluoroethylene), উচ্চ তাপমাত্রা প্রতিরোধী এবং কম অস্তরক ক্ষতি।
(4) ইন্টারফেসের ধরন
পুরুষ: কেন্দ্র পিন এবং বাহ্যিক থ্রেড সহ।
মহিলা: কেন্দ্রের গর্ত এবং অভ্যন্তরীণ থ্রেড সহ।

3. একটি এন-টাইপ সংযোগকারী নির্বাচন করার জন্য মূল পয়েন্ট
প্রতিবন্ধকতা ম্যাচিং: 50Ω মডেল পছন্দ করা হয় (যদি না 75Ω বিশেষভাবে প্রয়োজন হয়)।
ফ্রিকোয়েন্সি প্রয়োজনীয়তা:
সাধারণ অ্যাপ্লিকেশন (<6 GHz): স্ট্যান্ডার্ড এন-টাইপ।
উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশন (>11 GHz): যথার্থ এন-টাইপ (যেমন HPN সিরিজ)।
পরিবেশগত সামঞ্জস্যতা:
আউটডোর/মিলিটারি গ্রেড: ওয়াটারপ্রুফ সিলিং সহ একটি স্টেইনলেস স্টিলের হাউজিং বেছে নিন (যেমন IP67)।
ল্যাবরেটরি অ্যাপ্লিকেশন: সোনার ধাতুপট্টাবৃত মডেল (সংযোগ প্রতিরোধের হ্রাস)।
ইন্টারফেস সামঞ্জস্যতা:
পুরুষ-থেকে-মহিলা সংযোগকারী জোড়ার দিকে মনোযোগ দিন (যেমন পুরুষ-থেকে-মহিলা অ্যাডাপ্টার)।

4. এন-টাইপ আরএফ কোএক্সিয়াল সংযোগকারীর সাথে সাধারণ সমস্যা
(1)। এন-টাইপ সংযোগকারীরা SMA প্রতিস্থাপন করতে পারে?
হ্যাঁ, তবে ট্রেড-অফ রয়েছে: এন-টাইপ সংযোগকারীগুলি আরও ভাল শক্তি এবং স্থায়িত্ব প্রদান করে, তবে উচ্চ-ঘনত্বের, ক্ষুদ্রাকৃতির ডিভাইসগুলির জন্য বড় এবং কম উপযুক্ত। SMA সংযোগকারীগুলি উচ্চ-ফ্রিকোয়েন্সি, কমপ্যাক্ট ডিজাইনের (যেমন PCB মডিউল) জন্য আরও উপযুক্ত।

(2)। কিভাবে এন-টাইপ সংযোগকারীর ক্ষতি এড়াতে?
সঠিক অপারেশন: থ্রেডগুলি সারিবদ্ধ করুন এবং শক্ত করুন (সেন্টার পিন বাঁকানোর জন্য স্ক্রুগুলিকে জোর করে এড়িয়ে চলুন)। একটি টর্ক রেঞ্চ ব্যবহার করুন (প্রস্তাবিত টর্ক: 15~20 ইন-পাউন্ড)।

(3)। এন-টাইপ সংযোগকারীর কি নিয়মিত রক্ষণাবেক্ষণের প্রয়োজন হয়?
সুপারিশ: যোগাযোগের পৃষ্ঠটি নিয়মিত পরিষ্কার করুন (অ্যালকোহল ধুলো-মুক্ত কাপড়)। থ্রেডগুলি অক্সিডাইজ করা হয়েছে কিনা তা পরীক্ষা করুন (প্লেটিং পরা হলে প্রতিস্থাপন করুন)।
