আরএফ অ্যাডাপ্টার বনাম আরএফ সংযোগকারী: পার্থক্য কি?

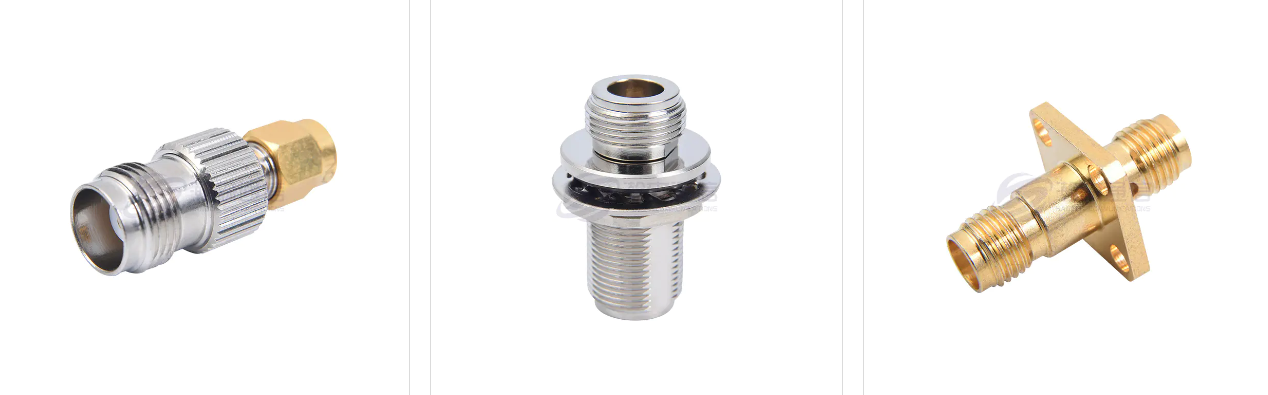

4 হোল ফ্ল্যাঞ্জ অ্যাডাপ্টার: প্যানেল মাউন্ট অ্যাপ্লিকেশন

A 4 হোল ফ্ল্যাঞ্জ অ্যাডাপ্টার সংযোগকারী শরীরের চারপাশে সাজানো চারটি মাউন্টিং গর্ত ব্যবহার করে যাতে এটি সরাসরি একটি সরঞ্জাম প্যানেল বা বাল্কহেডের উপর বোল্ট করা যায়। এটি একটি মুক্ত ভাসমান তারের জয়েন্টের পরিবর্তে একটি স্থির, কম্পন প্রতিরোধী সংযোগ বিন্দু তৈরি করে, যা নিয়মিত চলাচল, তাপমাত্রা পরিবর্তন বা বহিরঙ্গন এক্সপোজার দেখে এমন সরঞ্জামগুলির ক্ষেত্রে গুরুত্বপূর্ণ।

যেখানে এই মাউন্টিং শৈলী সাধারণত ব্যবহৃত হয়

বেস স্টেশন সরঞ্জাম, মহাকাশ প্যানেল এবং পরীক্ষার সরঞ্জাম র্যাকগুলি সাধারণত 4 হোল ফ্ল্যাঞ্জ অ্যাডাপ্টার ব্যবহার করে কারণ বোল্ট প্যাটার্ন সংযোগকারীকে বারবার কেবল সংযোগ এবং সংযোগ বিচ্ছিন্ন চক্রের অধীনে সারিবদ্ধ রাখে। বোল্ট ব্যবধান একটি প্রদত্ত সংযোগকারী সিরিজের মধ্যে প্রমিত করা হয়, তাই হার্ডওয়্যার সাইটে আসার আগে প্যানেল কাটআউটগুলি পরিকল্পনা করা যেতে পারে। এই ফ্ল্যাঞ্জ স্টাইলটি প্রায়শই বেস স্টেশন বিল্ডে এন-টাইপ এবং 7/16 ডিআইএন ইন্টারফেসের সাথে এবং ছোট পরীক্ষা এবং পরিমাপ প্যানেলে এসএমএ বা টিএনসি ইন্টারফেসের সাথে যুক্ত হয়।

একটি ফ্ল্যাঞ্জ অ্যাডাপ্টারের চারপাশে একটি প্যানেল কাটআউটের পরিকল্পনা করা

প্যানেলের পুরুত্ব এবং বোল্টের ছিদ্রের ব্যবধান উভয়ই ইনস্টলেশনের আগে ফ্ল্যাঞ্জের স্পেসিফিকেশনের সাথে মিলিত হওয়া প্রয়োজন, কারণ একটি অমিল কাটআউট সংযোগকারীটিকে একটি কোণে বসে থাকতে পারে বা প্যানেলের পৃষ্ঠের বিপরীতে সম্পূর্ণভাবে বসতে পারে না। একটি প্যানেল কাটার আগে সরবরাহকারীর সাথে এই মাত্রাগুলি নিশ্চিত করা একটি ইনস্টলেশন সময়সূচীতে পরে পুনরায় কাজ এড়িয়ে যায়।
